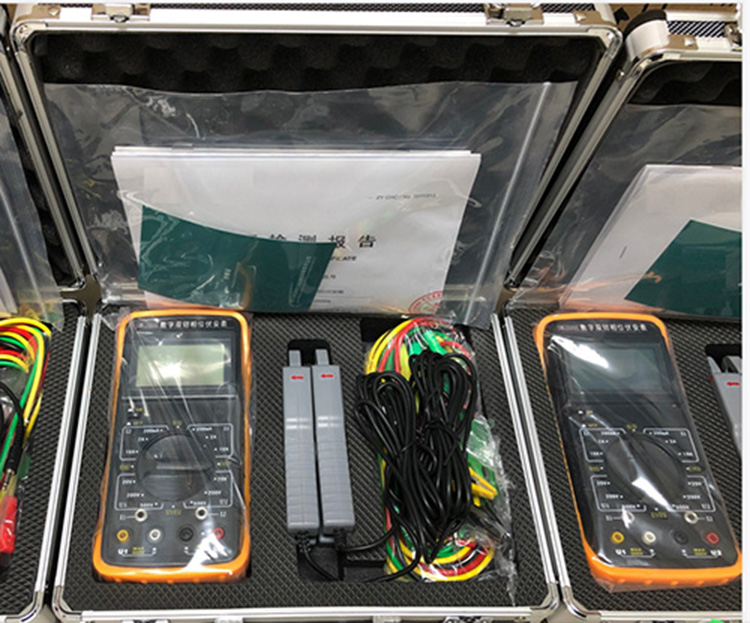

數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、位、便攜手持式、雙通道輸入測量?jī)x器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。

　　1.工作原理：

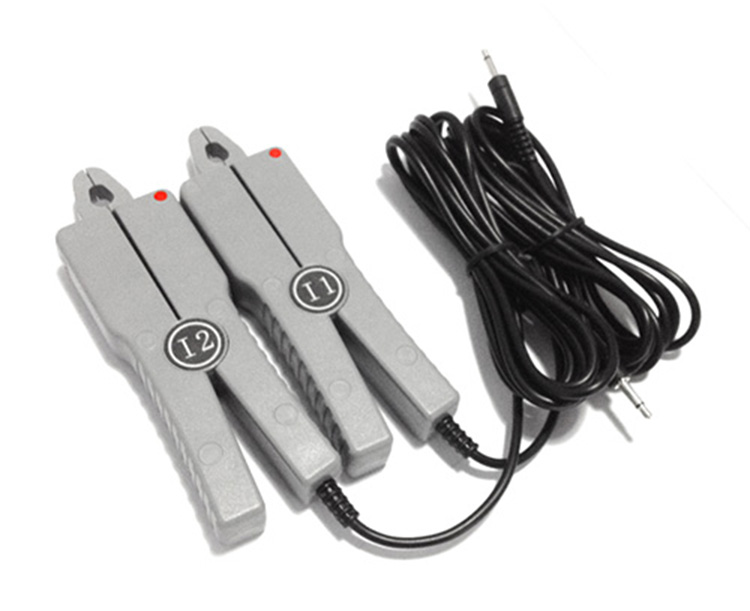

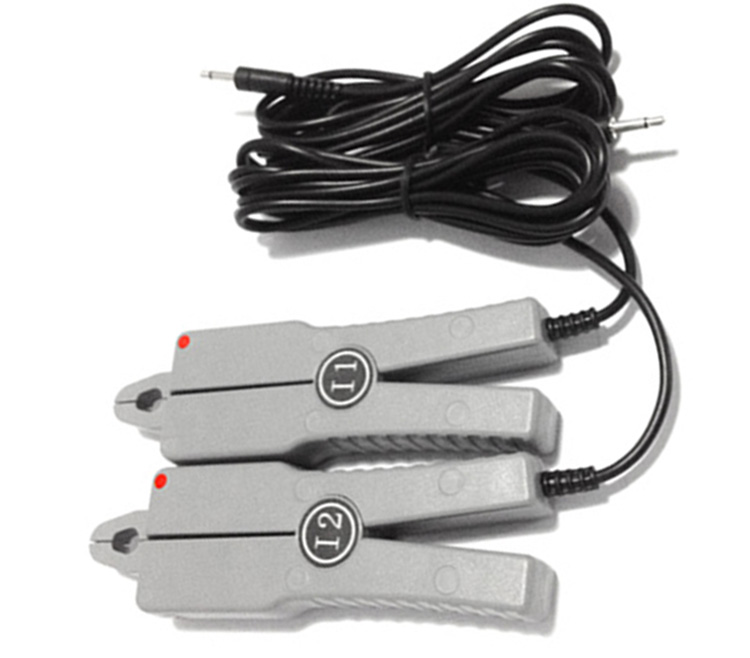

　　采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完絕緣隔離，因此完避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。

　　2.使用范圍：

　　該表是電力部門、工廠和礦山、石油化工、冶金系統進行二次回路檢查的理想儀表。尤其適用于繼電保護、電能計量、電力建設和變送電工程。

　　3.產品別稱：

　　相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表1、結構精巧，使用方便

　　● 手持式結構；

　　● 在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；

　　● 顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得視覺效果；

　　● 開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。

　　2、分辨率高

　　采用型電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。

　　3、低功耗

　　該相位表微功耗設計，且具有電池電壓檢測功能。

　　1 基本誤差

　　1.1 參比工作條件

　�。╝）環境溫度：（23±5）℃

　�。╞）環境濕度：（45～75）% RH

　　（c）被測信號波形：正弦波、β=0.02

　�。╠）被測信號頻率：（50±0.2）Hz

　�。╡）被測載流導線在鉗口中的位置：任意

　　（f）測量相位時被測信號幅值范圍：100～220V、0.～1.

　�。╣）外參比頻率電磁場*：應避免

　　1.2 基本誤差

　　1.2.1 交流電壓見表1

　　表1：交流電壓測量誤差

　　量 限

　　分 辨 率

　　基本誤差

　　20V

　　0.01V

　　±（1.2%RD+2）

　　200V

　　0.1V

　　±（1.0%RD+2）

　　500V

　　1V

　　±（1.2%RD+2）

　　輸入阻抗：各量限均為2MΩ

　　測U1-U2相位時電壓輸入回路阻抗：40KΩ

　　1.2.2 交流電流見表2

　　表2：交流電流測量誤差

　　量 限

　　分 辨 率

　　基本誤差

　　200mA

　　0.1mA

　　±（1.0%RD+2）

　　2A

　　1mA

　　10A

　　10mA

　　1.2.3 相位

　　U-U、U-I、I-I見表3

　　表3：工頻相位測量誤差

　　范 圍

　　分 辨 率

　　基本誤差

　　0～360°

　　1°

　　±3°

　　2 工作誤差

　　2.1 額定工作條件

　　（a）環境溫度：（0～40）℃

　�。╞）環境濕度：（20～80）% RH

　　（c）被測信號波形：正弦波、β=0.05

　�。╠）被測信號頻率：（50±0.5）Hz

　　（e）被測載流導線在鉗口中的位置：任意

　�。╢）測量相位時被測信號幅值范圍:

　　測 U1-U2相位時：30V～500V

　　測 I1-I2 相位時：10mA～10.00A

　　測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A

　　（g）外參比頻率電磁場*：應避免

　　2.2 額定工作誤差

　　在 2.1 所述額定工作條件下，各被測量的額定工作誤差不過相應基本誤差的兩倍。

　　3 安特性

　　3.1 耐壓

　　電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz的正弦波交流電壓歷時 1min 的試驗。

　　3.2 絕緣電阻

　　儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ

　　4 其它技術特性

　　4.1 顯示位數：3 1／2

　　4.2 采樣速率：3次/秒

　　4.3 電源：?jiǎn)蝹�(gè)9V 迭層電池、電源電流小于5mA

　　4.4 外形尺寸

　　表殼尺寸： 186×86×33

　　鉗殼尺寸： 140×40×19

　　鉗口尺寸： Φ7×8

　　4.5 重量

　　表體： 280g

　　測量鉗：2×200g

　　4.6 儲存條件

　　溫度：－10℃～50℃
