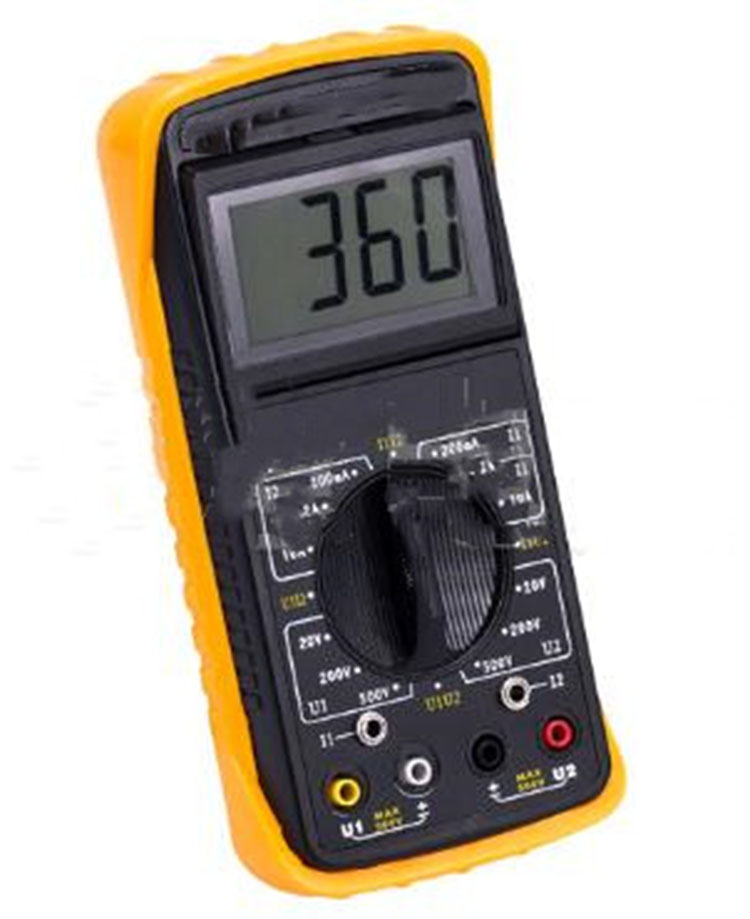

ZXHD/SMG2000E數字雙鉗相位伏安表又稱數字雙鉗相位伏安表、雙鉗相位伏安表，ZXHD/SMG2000E數字雙鉗相位伏安表用于測量電壓、電流及相位功能，一種高精度、手持式、雙通道輸入測量?jī)x表。ZXHD/SMG2000E數字雙鉗相位伏安可以很方便的在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序以及檢測變壓器的接線組別，測試二次回路和母差保護系統。

　　雙鉗相位伏安表技術參數

　　參比工作條件

　　環境溫度 （23±5）℃

　　環境濕度 （45～75）% RH

　　被測信號波形 正弦波、β=0.02

　　被測信號頻率 （50±0.2）Hz

　　被測載流導線在鉗口中的位置 任意

　　測量相位時被測信號幅值范圍 100～220V、0.～1.

　　外參比頻率電磁場* 應避免

　　交流電流測量誤差

　　量限 分辨率 基本誤差

　　20V 0.01V

　　±（0.3%讀數+0.2%量程）

　　200V 0.1V

　　500V 1V

　　交流電流測量誤差

　　量限 分辨率 基本誤差

　　200mA 0.1mA

　　±（0.3%讀數+0.2%量程）

　　2A 1mA

　　10A 10mA

　　工頻相位測量誤差(測U1-U2相位時電壓輸入回路阻抗：40KΩ)

　　范圍 分辨率 基本誤差

　　0～360° 1° ±3°

　　額定工作條件

　　環境溫度 （0～40）℃

　　環境濕度 （20～80）% RH

　　被測信號波形 正弦波、β=0.05

　　被測信號頻率 （50±0.5）Hz

　　被測載流導線在鉗口中的位置 任意

　　測量相位時被測信號幅值范圍 測 U1-U2 相位時：30V～500V； 測 I1-I2 相位時：10mA～10.00A； 測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A

　　外參比頻率電磁場* 應避免

　　額定工作誤差 在上所述額定工作條件下，各被測量的額定工作誤差不過相應基本誤差的兩倍

　　其他技術特性

　　顯示位數 三位半

　　采樣速率 3次/秒

　　電源 單個 9V 迭層電池、電源電流小于5mA

　　外形尺寸

　　表殼尺寸 192mm×95mm×55mm

　　鉗殼尺寸 140mm×42mm×20mm

　　鉗口尺寸 Φ7mm×9mm

　　重量

　　表體 280g

　　測量鉗 2×200g

　　儲存條件 溫度：－10℃～50℃
