X射線衍射儀在電子與半導體工業中的應用

先進封裝與互連技術（1）TSV與3D集成銅柱晶粒取向分析：(111)取向銅柱可***降低電遷移率（XRD極圖分析）硅通孔(TSV)應力評估：檢測深硅刻蝕引起的晶格畸變（影響器件可靠性）（2）焊料與凸點金屬間化合物(IMC)分析：鑒別Sn-Ag-Cu焊料中的Ag?Sn、Cu?Sn?等相（影響接頭強度）老化行為研究：追蹤高溫存儲中IMC的生長動力學（如Cu?Sn的形成）

新興電子材料研究（1）寬禁帶半導體GaN功率器件：表征AlGaN/GaN異質結的應變狀態（影響二維電子氣濃度）β-Ga?O?材料：鑒定(-201)等各向異性晶面的生長質量（2）二維材料石墨烯/過渡金屬硫化物：通過掠入射XRD（GI-XRD）檢測單層/多層堆垛有序度分析MoS?的1T/2H相變（相態決定電學性能）（3）鐵電存儲器：HfZrO?薄膜晶相控制：正交相（鐵電相）與非鐵電相的定量分析 高校材料實驗室的移動檢測平臺。便攜式衍射儀應用于石油錄井分析

XRD在電池材料研究中的應用電池材料的電化學性能與其晶體結構密切相關，XRD在鋰離子電池、鈉離子電池、固態電池等領域具有重要應用：（1）電極材料的物相分析正極材料：確定LiCoO?、LiFePO?、NMC（LiNi?Mn?Co?O?）的晶體結構及雜質相。示例：NMC材料中Ni2?/Ni3?比例影響層狀結構的穩定性，XRD可監測相純度。負極材料：分析石墨、硅基材料、金屬氧化物（如TiO?、SnO?）的晶型變化。（2）充放電過程中的結構演變通過原位XRD實時監測電極材料在循環過程中的相變：示例：LiFePO?在充放電過程中經歷兩相反應（FePO? ? LiFePO?），XRD可跟蹤相轉變動力學。Si負極在鋰化時形成Li?Si合金，導致體積膨脹，XRD可觀測非晶化過程。（3）固態電解質的結構表征分析LLZO（Li?La?Zr?O??）、LGPS（Li??GeP?S??）等固態電解質的晶型（立方/四方相）及離子電導率關聯。示例：立方相LLZO具有更高的Li?電導率，XRD可優化燒結工藝以獲得純立方相。（4）電池老化與失效分析檢測循環后電極材料的相分解（如LiMn?O?的Jahn-Teller畸變）。示例：NMC材料在高電壓下可能發生層狀→尖晶石相變，XRD可揭示衰減機制。進口X射線衍射儀應用于礦物鑒定土壤中的礦物組成分析管道腐蝕產物的即時分析。

小型臺式多晶X射線衍射儀（XRD）因其便攜性、快速分析和低維護成本等特點，在地球化學領域具有廣泛的應用潛力。

環境地球化學研究應用：污染評估：檢測土壤或沉積物中的重金屬賦存礦物（如方鉛礦、閃鋅礦）或次生相（如鉛礬）。礦山尾礦：分析尾礦中殘留礦物及風化產物，評估酸性排水風險。優勢：快速篩查污染物來源及遷移轉化機制。

成巖與變質作用研究應用：通過礦物相變（如文石→方解石、高嶺石→葉蠟石）推斷溫壓條件，適用于低級變質或成巖作用研究。局限性：小型XRD分辨率可能限制對微量相或復雜重疊峰的解析，需結合其他手段（如SEM-EDS）。

教學與科普優勢：臺式設備操作簡單，適合高校或科研機構的地球化學實驗教學，幫助學生理解礦物-環境關聯性。

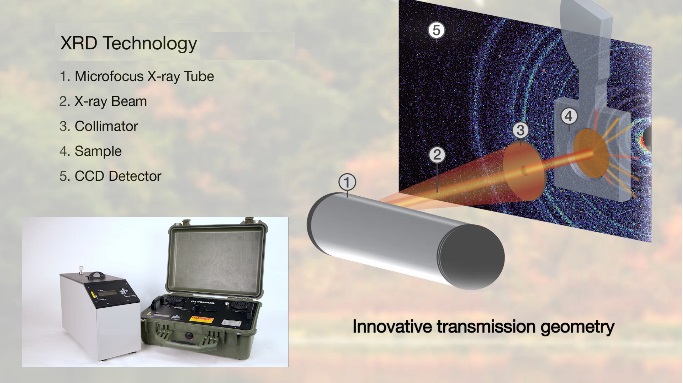

X射線衍射儀（XRD）是一種基于X射線與晶體材料相互作用原理的分析儀器，通過測量衍射角與衍射強度，獲得材料的晶體結構、物相組成、晶粒尺寸、應力狀態等信息。

環境科學：污染物檢測與土壤修復監測XRD在環境監測中發揮重要作用，可鑒定大氣顆粒物、工業廢渣、污染土壤中的結晶相。例如，石棉是一種致*礦物，XRD可快速檢測建筑材料中的石棉含量。在土壤修復領域，XRD可監測重金屬（如鉛、鎘）的礦物形態變化，評估修復效果。此外，XRD還可用于研究工業固廢（如粉煤灰、礦渣）的資源化利用途徑。 核污染區域礦物相變化監測。

X射線衍射儀（XRD）是一種基于X射線與晶體材料相互作用原理的分析儀器，通過測量衍射角與衍射強度，獲得材料的晶體結構、物相組成、晶粒尺寸、應力狀態等信息。

法醫學：微量物證分析與**鑒定在刑事偵查中，XRD可用于分析殘留物、**、油漆碎片等微量物證。例如，**中的硝酸銨、**等成分具有特征衍射峰，XRD可快速識別。在**檢測中，XRD可區分不同晶型的**或**，為案件偵破提供關鍵證據。此外，XRD還可用于分析***擊殘留物、玻璃碎片等，輔助犯罪現場重建。 追蹤材料老化過程中的結構演變。便攜式X射線衍射儀應用電子與半導體工業薄膜厚度分析

分析古籍紙張的填料。便攜式衍射儀應用于石油錄井分析

X射線衍射在食品與農業中的應用：添加劑安全與土壤改良分析

食品安全與添加劑分析（1）非法添加劑鑒定礦物類添加劑檢測：快速鑒別滑石粉（Mg?Si?O??(OH)?）違規添加于面粉/淀粉（特征峰9.3?）區分食用級CaCO?與工業用方解石（晶型純度與微量元素差異）漂白劑分析：檢測二氧化鈦（TiO?）銳鈦礦型與金紅石型的比例（歐盟E171添加劑新規）（2）結晶態污染物篩查重金屬污染：大米中鎘的賦存形態分析（CdS晶相指示工業污染源）近海貝類含PbCl(OH)衍射峰預警水體重金屬污染農藥殘留晶體：DDT在干燥農產品中的微晶衍射信號（LOD達0.5%）（3）功能性食品成分營養強化劑表征：FeSO?·7H?O與富馬酸亞鐵的晶型穩定性比較納米鈣劑中羥基磷灰石（HAp）結晶度與吸收率關聯 便攜式衍射儀應用于石油錄井分析
